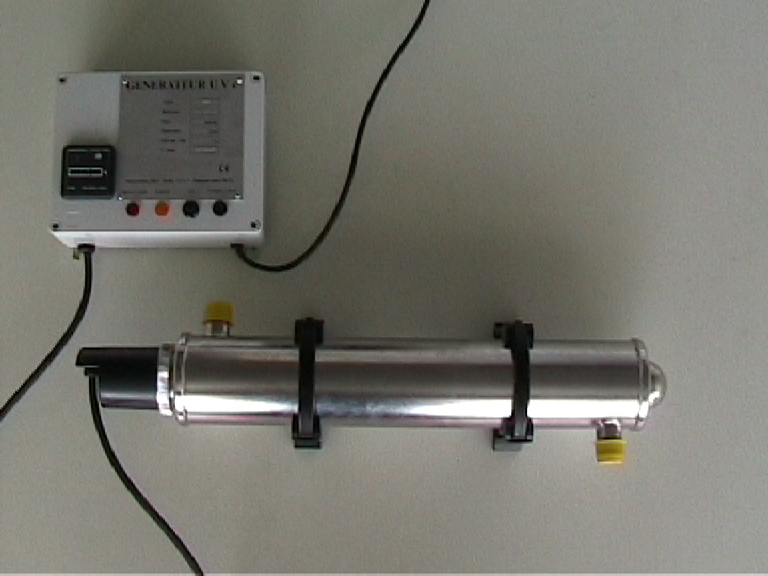

Stérilisateurs UV - Série iZone 36 et 55 W
Petits stérilisateurs UV économiques à encombrement réduit, pour applications domestiques et industrielles. Pour débits jusqu'à environ 3 m3/h.
Applications
- Stérilisation de l'eau.
- Prévention des contaminations par la Légionella pour habitations individuelles.
- Potabilisation de l'eau de pluie, de puit ou de source si combiné avec une cartouche filtrante au charbon actif. Voir le Kit correspondant.
Spécifications
- Raccordement : filetages 3/4'' externes
- Dose germicide:
- Au moins 40 mJ/cm2 (normes suisses) en fin de vie de la lampe avec un débit de 2.2 m3/h (modèle 36 W), respectivement 2.7 m3/h (modèle 55 W)*
- Au moins 25 mJ/cm2 (normes françaises) en fin de vie de la lampe avec un débit de 3.5 m3/h (modèle 36 W), respectivement 4.3 m3/h (modèle 55 W)*
- Débit maximum recommandé: selon dose germicide, mais au maximum 3.5 m3/h
*: Ces débits sont basés sur une pénétration des rayons UVc de 90% sur une lame d'eau de 1 cm.

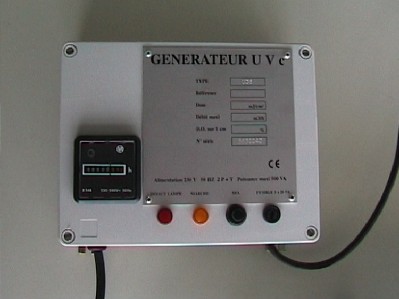

Détail du coffret électrique
Note: cette image montre le coffret du modèle 36 W

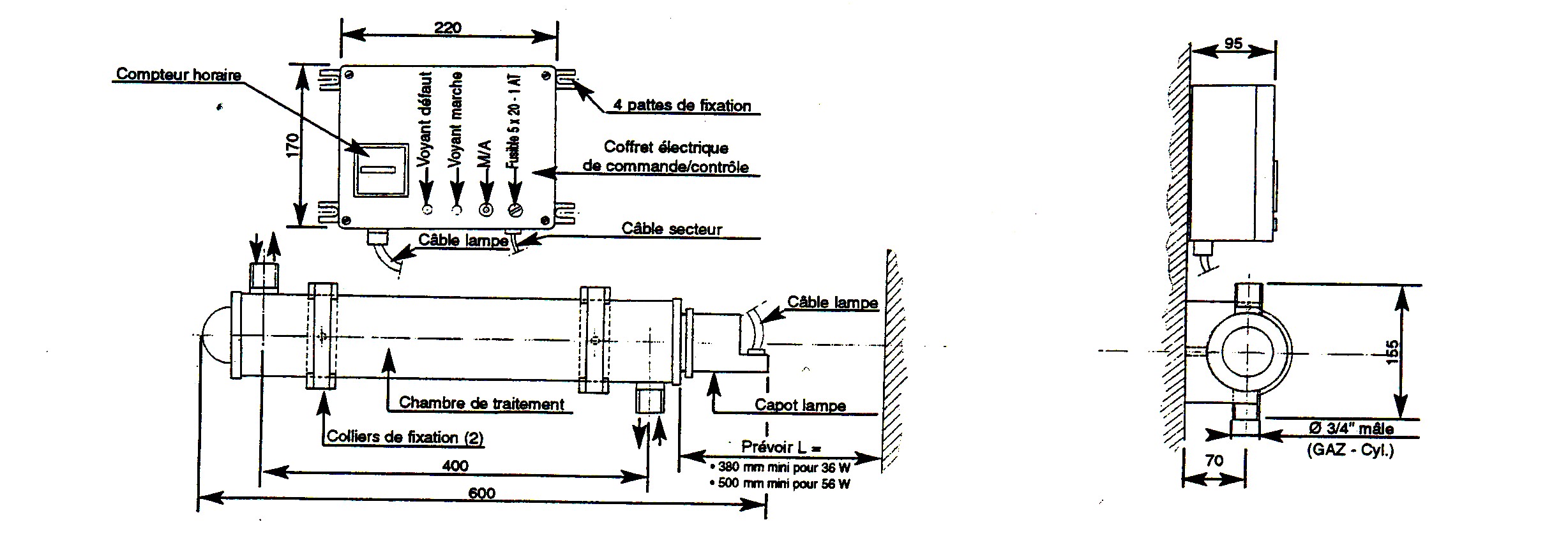

Dessin dimensionnel
|
Cliquez sur l'image pour l'agrandir. |
 |
Entretien
La durée de vie d'une lampe UV est d'environ un an (au moins 8'800 heures) et selon la qualité de l'eau traitée, il peut être nécessaire en outre de nettoyer le tube quartz.
Cartouches de filtration de profondeur - Hydro-Cure
 |
Lancée en 1995 pour le marché de l'eau potable, la cartouche Hydro-Cure est utilisée dans toutes les applications de filtration de l'eau où des cartouches économiques, à grande capacité et haute efficacité de filtration sont nécessaires. Le procédé de fabrication est protégé par le brevet US 5,366,576, résultats de recheches de Clack Corporation sur l'amélioration des procédés de production de cartouches en polypropylène à densité progressive. Le résultat est une cartouche à haute efficacité, solide et à grande capacité de rétention. |
Longueurs et seuils de filtration
Ces cartouches sont disponibles dans les longueurs et seuils de filtration (micronnages) suivants:
- Longueurs: 9 7/8", 20", 30" et 40" - ces longueurs sont adaptées à la majorité des corps de filtre standards.
- Seuil de filtration: 1, 5, 25 et 50 microns.
- Le débit maximum conseillé est de 2.2 m3/h par 10'' de longueur de cartouche.
- Le seuil de filtration est gravé sur chaque cartouche. Chaque cartouche est emballée individuellement.
L'efficacité
Alors que la plupart des fabricants de cartouches filtrantes ne publient aucun chiffre sur l'efficacité de leurs produits, l'efficacité des cartouches Hydro-Cure est mesurée et publiée.
Le graphique ci-dessous montre l'efficacité de la filtration de particules en fonction de leur taille pour la cartouche Hydro-Cure 5 microns. Ces efficacités ont été mesurées en utilisant la poussière de test SAE.
Perte de charge en fonction du débit
Notes :
- Sur le graphique ci-dessus, les débits sont donnés en GPM: muliplier par 3.785 pour obtenir des litres par minute.
- La perte de charge est donnée en PSI: diviser par 14.5 pour obtenir des bar.
Cartouches filtrantes à membrane plissée
La technologie de la cartouche à membrane plissée permet d'offrir un choix pratiquement infini de matériaux et de seuils de filtration. Pour chaque application on peut ainsi choisir la cartouche la mieux adaptée, sur la base de paramètres tels que le fluide à filtrer, le débit et l'objectif de la filtration.
Nous proposons la gamme complète des cartouches filtrantes à membrane plissée GE Water (anciennement Osmonics). Le choix très large de matériaux et de membranes des cartouches plissées permet d'apporter une solution à une gamme très large d'applications. Étant donné le grand nombre de cartouches plissées disponibles, nous vous proposons de nous contacter, afin que nos ingénieurs puissent vous aider à choisir la cartouche adaptée à votre application.
Modèles de cartouches
Séries FLOTREX
Les cartouches FLOTREX sont des cartouches filtrantes à haute capacité de rétention, permettant des débits élevés, pour une large gamme d'applications.
Type de membrane: membranes à micro-fibres.
Cliquez sur le nom de chaque modèle pour plus de détails.
|
Modèle |
Matériau membrane |
Seuils de filtration |
Applications typiques |
FLOTREX-PN |
Polypropylène | 0.2,0.45,1,2,3,5,10,30 µm |
|
FLOTREX-AP |
Polypropylène | 0.65, 1, 2, 3, 5, 10, 20 ,40 µm |
|
FLOTREX-GF |
Fibre de verre | 0.45, 1. 3 µm |
|
FLOTREX-HR |
HALAR (fluoropolymère) | 3,10,25 µm |
|
Séries MEMTREX
Les cartouches MEMTREX sont des cartouches filtrantes submicroniques haut de gamme, avec des seuils de filtration absolus de 0.05 à 0.45 microns.
Type de membrane: membranes poreuses de filtration absolue.
Cliquez sur le nom de chaque modèle pour plus de détails.
|
Modèle |
Matériau membrane |
Seuils de filtrations (µm) |
Stérilisable en autoclave |
Applications typiques |
MEMTREX-MP |
Polyethersulfone - hydrophile | 0.1,0.2,0.45,0.65 |
Oui (max. 10h) |
|
| MEMTREX-MP-E | Polyethersulfone - hydrophile - Pour micro-électronique | 0.03, 0.1 | Non |
|
| MEMTREX-MP-S | Polyethersulfone - hydrophile - Validable FDA | 0.2 |
Oui (max. 10h) |
|
MEMTREX-NY |
Nylon 66 - hydrophile | 0.1,0.2,0.45,0.65,1.0 |
Oui (max. 10h) |
|
MEMTREX-PC |
Polycarbonate | 0.05,0.1,0.2,0.45 |
Oui (max. 2h) |
|
| MEMTREX-PM | Polypropylène - non hydrophile | 0.1,0.2 | Non |
|
MEMTREX-FE |
Teflon PTFE - non hydrophile | 0.05,0.1,0.2,0.45,1.0 |
Oui (max. 10h) |
|
MEMTREX-FE-S |
Teflon PTFE - non hydrophile - Validable FDA | 0.2 |
Oui (max. 10h) |
|
MEMTREX-HFE |
Teflon PTFE - cartouche entièrement en fluoropolymères | 0.1, 0.2, 0.45 | Non |
|
Vue d'ensemble de la gamme des cartouches filtrantes GE Water
Les matériaux et seuils de filtration
| POROSITÉ (micromètres) |
0,03 |
0,05 |
0,1 |
0,2 |
0,45 |
0,65 |
1 |
3 |
5 |
10 |
20 |
| Matériau de la membrane | |||||||||||
| Polyethersulfone | x | x | x | x | |||||||
| Polyethersulfone pour boissons |
x | x | |||||||||
| Polyethersulfone haute pureté |
x | x | |||||||||
| Polycarbonate | x | x | x | x | |||||||
| Nylon hydrophiles 6,6 | x | x | x | x | |||||||
| Halar | x | x | x | ||||||||
| Polypropylène | x | x | |||||||||
| PTFE | x | x | x | x |
Les adaptateurs
Toutes les cartouches plissées de notre gamme peuvent être commandées avec un large choix d'adaptateurs, pour que votre cartouche s'adapte à votre corps de filtre (carter).
| Désignation | Description | |
 |
A | Joint plat |
 |
B | Joint torique interne 120 |
 |
C | Joint torique interne 213 |
 |
E | Joints toriques 222 |
| F | Joints toriques 226 | |
 |
G | Extrémité fermée |
 |
H | Pointe - pour le remplacement de cartouches PALL |
 |
J | Joints torique 222 |
| [Pas de photo] | K | Ressort en plastique intégré |
| [Pas de photo] | Q | Joint torique 222 |
| [Pas de photo] | Z | Joint torique 226 |
Les joints
Un large choix de matériaux pour les joints est disponible. Contactez-nous pour que nous puissions vous assister pour choisir le matériau le mieux adapté à votre application et au fluide que vous filtrez.
Matériaux pour joints plats
|
Code pour commande |
Matériaux |
| B | Buna-N |
| E | EPDM |
| S | Silicone |
| V | Viton |
| X | Exécution sans joint(s) |
Matériaux pour joints toriques
|
Code pour commande |
Matériaux |
| B | Buna-N |
| E | EPDM |
| N | Neoprène |
| S | Silicone |
| T | Téflon encapsulé |
| V | Viton |
| X | Exécution sans joint(s) |
Dimensions des cartouches
- Toutes les cartouches plissées de notre gamme sont disponibles dans les longueurs suivantes: 10'', 20'', 30'', 40''
- Des cartouches de longueur 5'' sont livrées sur commande pour des quantités de 6 pièces ou multiple de 6.
- Diamètres
- Diamètre externe: 70 mm
- Diamètre externe: 31 mm
Cartouches ProBond - pour la filtration de fluides visqueux
Une cartouche unique et breveté
Caractéristiques
Les cartouches filtrantes Probond™ sont destinées à la filtration des produits de revêtements : résines, peintures, encres et adhésifs, etc. La cartouche agit en deux étapes sur les particules grossières et les fines, ce qui lui donne une durée de vie plus élevée. Les fibres longues lui donnent une meilleure solidité mécanique, indispensable pour la filtration des produits à haute température et haute pression de ces fluides visqueux.
Les cartouches Probond sont en acrylique imprégné de résine phénolique. La face externe retient les grosses particules, le centre retient les fines et les gels. Il n’y a pas de silicone (certificat sur demande) qui viendrait perturber les propriétés finales du produit filtré. Tailles disponibles de 9 3/4 à 40'' et seuils de filtration de 2, 5, 10, 25, 50, 75 et 150 µm.
Applications
Typiquement utilisées dans les applications où les cartouches de polypropylène ne sont pas utilisables, par exemple pour la filtration de:
- Peintures
- Encres
- Adhésifs et colles
- Résines
- Émulsions
- Solvants organiques
- Produits pétroliers
- Cires
- Plastifiants
Spécifications
- Fibres acryliques longues liées par de la résine phénolique
- Seuils de filtration disponibles: 2, 5, 10, 25, 50, 75 et 150 µm
- Dimensions:
- Diamètre interne: 28.6 mm
- Diamètre externe 28.6 mm
- Longueurs: 9 3/4'', 10'', 19 1/2'', 20'', 29 1/4'', 30'', 39'', 40''
Conditions d'utilisations recommandées
- Débit max. recommandé: 18.9 l/min pour une cartouche de longueur de 10''.
- Température maximum d'utilisation: 121 °C
- Plage de pH recommandée: 7 à 9
- Il est recommandé de changer la cartouche quand la pression différentielle atteint maximum 3.5 bars
La cartouche ProBond n'est pas recommandée pour les applications suivantes:
- Filtration de produits oxydants
- Filtration de produits alimentaires
La pression différentielle maximum admissible est fonction de la température:
| Température | Pression diff. max. (bar) |
| 21°C | 10 bar |
| 38°C | 8.6 bar |
| 65°C | 6.2 bar |
| 82°C | 4.5 bar |
| 121°C | 1.7 bar |
