Cette installation était inhabituelle pour plusieurs raisons:

  • La dureté de l'eau en entrée était de 80°dF.
  • Le délai de livraison était très court et devait impérativement être tenu, car l'hôtel n'était accessible que par une route non goudronnée qui n'est pas déneigée: une fois qu'il y a de la neige, l'hôtel n'est accessible que par ski.
  • La place à disposition était très limitée: l'adoucisseur devait être installé entre un chauffe-eau et une colonne, dans une pièce très exiguë. Le bac à sel devait être installé dans la pièce attenante: le mur a été percé pour faire passer la ligne de saumure et le trop-plein.
  • Une vanne haute performance Autotrol Magnum(TM) avait été sélectionnée.
  • Il s'agissait d'adapter une installation existante et de remplacer un adoucisseur d'une autre marque, qui ne donnait plus satisfaction depuis longtemps.

Ces photos ont étés prises au cours de l'installation de l'appareil, dans des conditions de place et de luminosité très loin de l'idéal.



Cliquez sur chaque image pour l'agrandir.

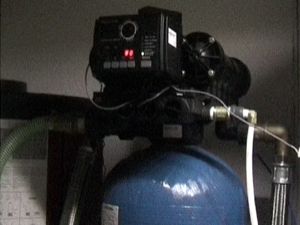

Vue de la partie supérieure de l'adoucisseur

On remarque:

  • La tête haute performance Autotrol Magnum(TM)
  • A droite de l'adoucisseur: la colonne qui limite la place à disposition
  • A gauche: le chauffe-eau, autre élément incontournable qui limite la place à disposition

alt

Exemple d'installation

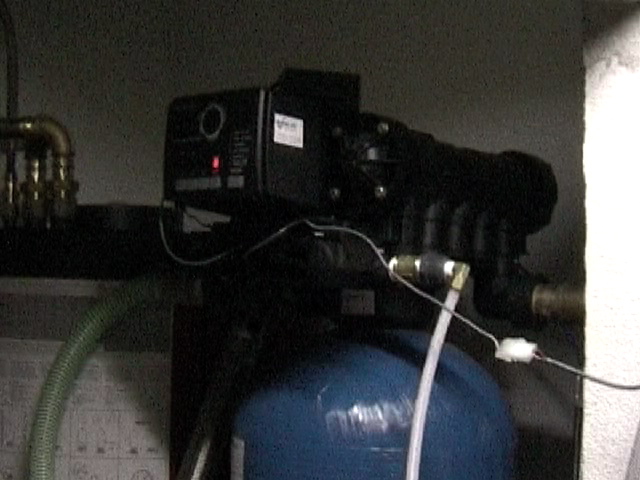

Vue de la partie supérieure de l'adoucisseur

On remarque en particulier les tuyaux de connexion:



  • Les 2 flexibles avec tresses en inox sont l'entrée et la sortie de l'adoucisseur
  • Le tuyau de couleur verte à gauche est le tuyau des eaux usées
  • Le petit tube blanc en premier plan est la ligne de saumure:
    • C'est par ici qu'est aspirée la saumure et que le bac à sel est rempli



alt

Exemple d'installation

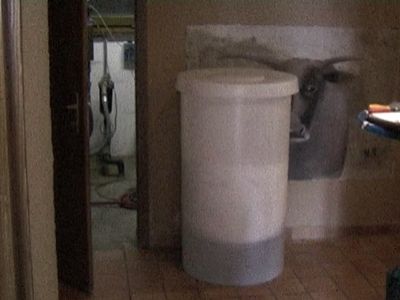

Bac à sel

Il est situé dans une autre pièce. La taille du bac à sel était limitée par la place à disposition.

gros_bac_selsmall

Exemple d'installation

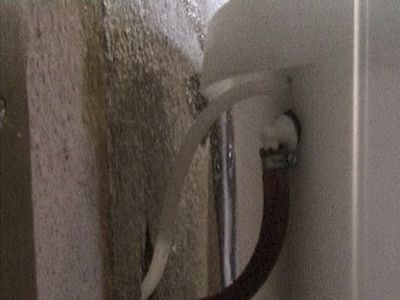

Les raccordements du bac à sel

La ligne de saumure (tube blanc) et le trop-plein doivent traverser le mur.

alt

Exemple d'installation

Sac à sel

Le bac à sel est équipé d'une toile filtrante, dite "sac à sel", qui permet d'utiliser du sel fin dans l'adoucisseur.

Notons toutefois qu'il est toujours préférable d'utiliser du gros sel ou du sel en pastilles pour votre adoucisseur, qu'il soit équipé de sac à sel ou non.

alt

Exemple d'installation

La vanne de by-pass

Dans le contexte de place à disposition très réduite et de tuyauteries en partie existante, la vanne de by-pass permettant de by-passer l'adoucisseur et aussi d'ajuster la dureté de l'eau, a dû être placée en position verticale.

alt

Exemple d'installation
